與機器人手臂最適配的外殼設計

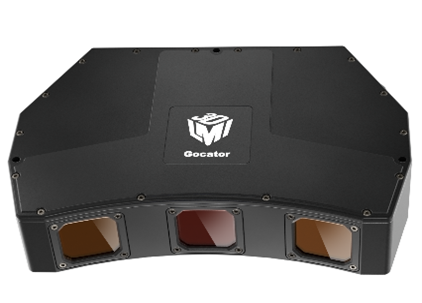

Gocator 3520雙視野結構光3D傳感器
- 2百萬pixel雙視野相機
- 最大視野範圍(XY) : 282 x 175mm
- 最小解析度(XY) : 74μm
- 適合固定於機器人手臂搭配使用
Gocator 3000系列是一款採用條紋投影方法的3D相機，但它結合了兩種額外的方法來進一步提高其性能。
條紋投影+立體相機，全方位減少盲點

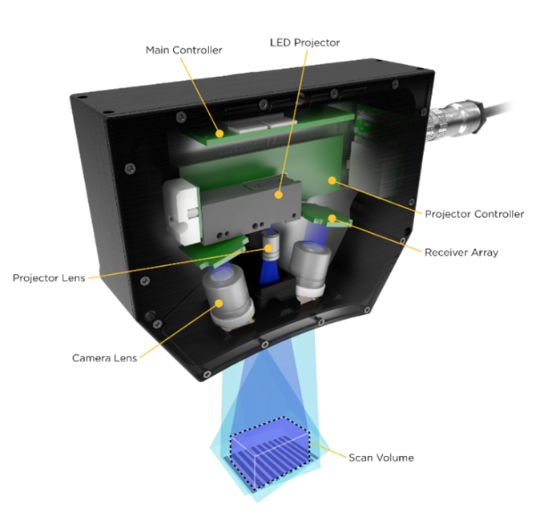

投影機在感測器中心投射條紋圖案，並透過兩側相機捕捉影像取得3D數據，避免盲點不均導致資料遺失
條紋投影+相位偏移，光滑、不平整也能拍
標準條紋投影模式、間反射模式任您選擇，凹凸物或光滑表面，都能輕鬆測量
Q：什麼是間反射模式？有什麼優勢？

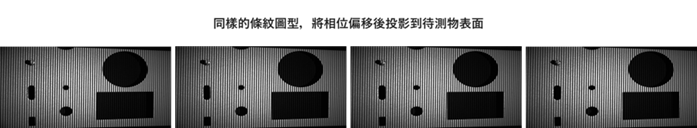

A：間反射模式採用相移方法，對於光滑和不平坦的表面成像非常有效。相位偏移法，是指：
①將條紋或格子圖案投影到物體表面上，再把相同的圖案移動1/4條紋週期進行投影，重複此動作4次。
②相機捕捉投影到物體上的圖案，但每個相位偏移週期都會獲得不同的相位影像。根據響應於移位週期的圖案變化，計算物體的表面高度的變化量。
③透過投影不同頻率的圖案（不同厚度的圖案），即使是凹凸較大的物體，也可以測量形狀的微小變化。

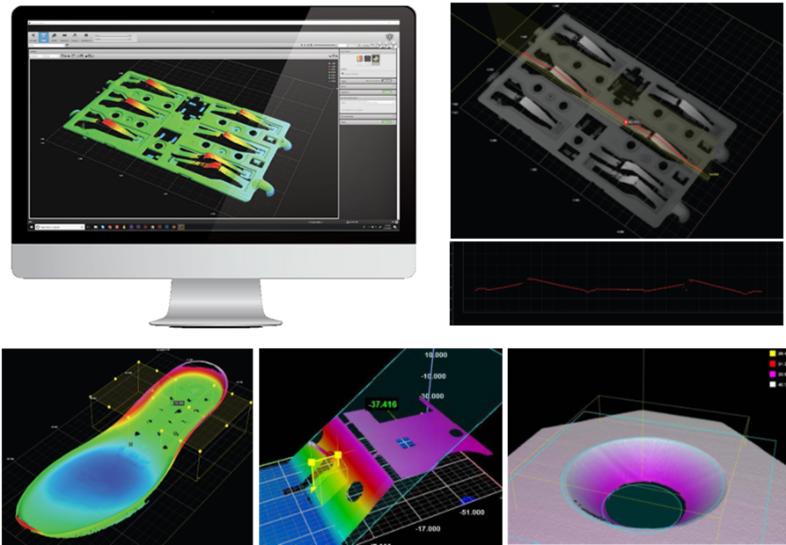

滑鼠操作即可建立測量功能
內建超過20種1D Profile工具、及30種2D/3D工具，無程設經驗也能輕鬆進行線上尺寸測量和外觀檢測
■ 1D工具：包括寬度、高度、角度、圓直徑、粗糙度、面積和邊緣量測…等
■ 2D/3D工具：包括平面角度、球體直徑、孔徑、平面度、體積和 OCR…等

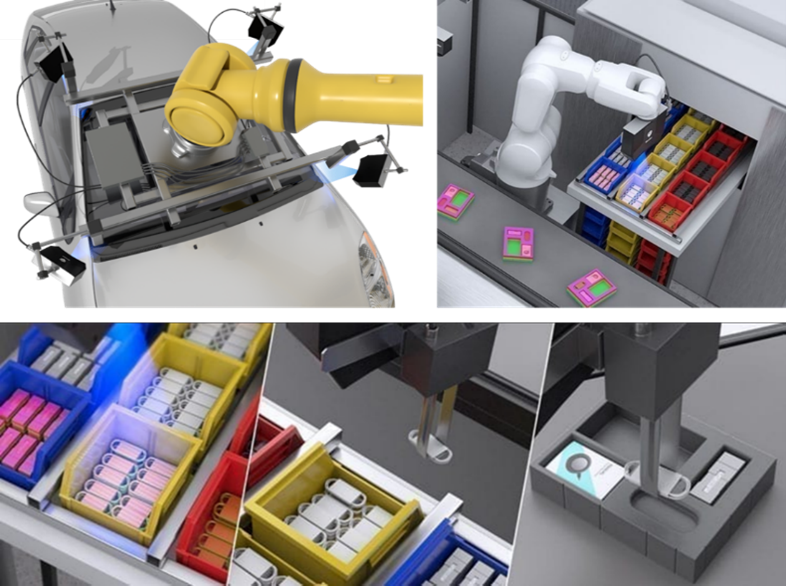

無控制器智慧感測器，機器人視覺最佳解方
符合防塵防水標準IP67，搭配耐彎曲電纜，可以握在機器人手中，另具有多軸機器人校準功能。無須外部控制器，一根電纜即可連結外部設備
規格表
| Gocator 3506 | Gocator 3210 |
Gocator 3520 | |
| 視野範圍(FOV)[mm] | 45 x 27-45 x 30 | 98 x 71-154 x 100 | 179 x 115-282 x 175 |
| 工作距離(WD)[mm] | 87-112 | 165-275 | 203-353 |
| X解析度(µm) | 20-25 | 60-90 | 74-121 |
| Z重複精度(µm) | 2.0 | 4.7 | 4.6 |
結構光 3D,3D profile,結構光三維掃描,三維掃描,結構光輪廓量測,3D Measurement,3D量測,3D scan,3D結構光掃描,3D 掃描,Gocator,Gocator 3000,機器手臂3D sensor,機器手臂視覺,3D sensor,3D感測器,雙視野相機,雙視野3D感測器,雙視野3D掃描器,LMI,LMI 3D sensor,LMI 3D,LMI Technologies,3D輪廓掃描儀,3D輪廓感測器,3D掃描器,機器視覺,machine vision,AOI,自動光學檢測,3D檢測,瑕疵檢測,defect inspection,LMI Gocator,機械手臂,手機殼 孔位測量,3D相機,3D感測器,機器人視覺,汽車車身量測,汽車車身 孔位量測,汽車 孔位量測,車底孔位,車門段差,車門量測,段差量測,間隙測量,車門 間隙,車門門縫 測量,手機殼 測量,手機殼 孔位,智慧手機,智慧型手機,手機瑕疵檢測,手機 瑕疵檢測,雙視野
檔案下載
部分應用案例

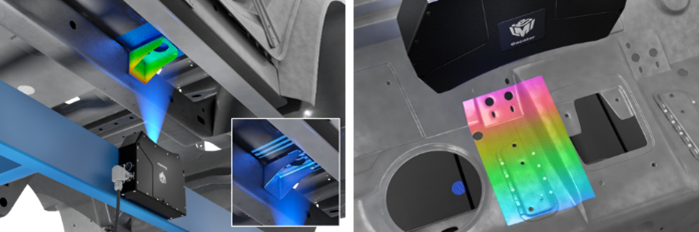

汽車車身底部孔位測量

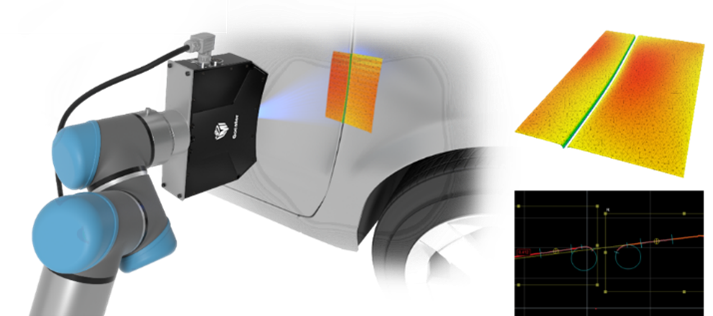

汽車車門段差與間隙測量

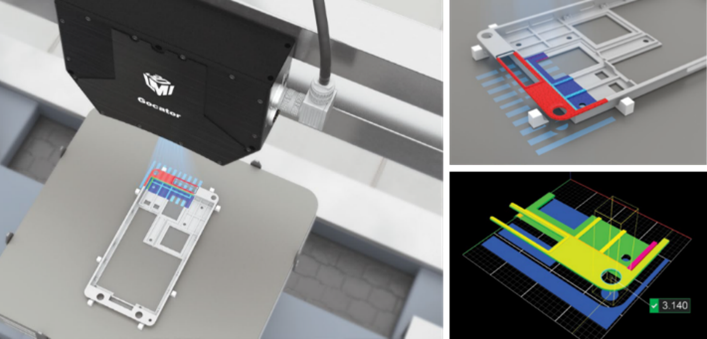

智慧型手機外殼的孔位測量
