解析度1K的入門型線雷射3D掃描器，隨插即用

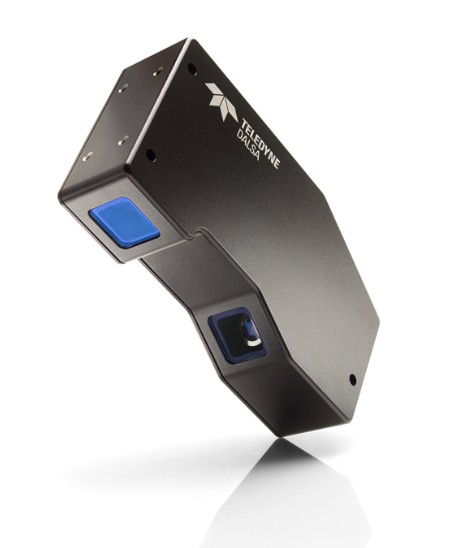

Z-Trak LP1高速3D雷射輪廓感測器(1010-B2)

強大的FIR-Peak演算法提供高精度和高穩定性的操作
型號涵蓋測量範圍：10mm到1100mm
具安全性的紅色或藍色雷射，適用廣泛操作狀況
緊湊型IP67外殼適用於惡劣環境
通過16-bit mono和標準GenICam提供支援第三方軟體

資料下載

運作原理

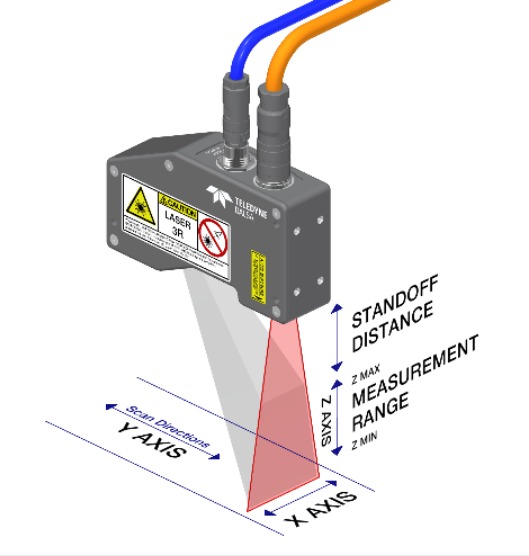

有許多技術可用於 3D 成像。 Z-Trak 系列 3D 雷射輪廓儀使用雷射三角測量技術來提供高分辨率的高度測量。 Z-Trak 將雷射發射到感興趣的物體上；感測器視場中的反射位置允許掃描儀對雷射撞擊物體的空間點進行三角測量。

高性價比，靈活運用

配置GigE/5GigE接口，輕鬆連接現有PC的影像處理系統

可輕鬆配置多個Z-Trak以覆蓋更多視角或360°視圖

多種免費開發軟體，並支援第三方軟體

所有Z-Trak型號都包含Teledyne DALSA的Sherlock 8 license。Sherlock 8是一個能夠快速應用軟體開發的圖形化工具。
此外還包括Sapera LT與Sapera Processing runtime版license。

除了提供Sherlock和Sapera Processing兩種免費軟體外，也支援如Aurora Imaging Library, Halcon等第三方軟體
並提供以下功能：
■ 3D影像處理
■ Pattern matching
■ Measurement
■ 1D/2D Code reading
■ OCR
......等

規格表

X10

Model	LP1-1010-B2	LP1-1040-B2	LP1-1060-B2
Measurement Range (MR) (mm/in)	10/0.394	40 / 1.575	60 / 2.362
Working Distance (WD) (mm/in)	36 / 1.417	45 / 1.772	66 / 2.598
Field of View (X) (mm/in)	8.4–9.8 / 0.331–0.386	20–27.6 / 0.787–1.087	25.7–39 / 1.012–1.535
Profile Rate (profiles/sec)	up to 3.3K using ROI
Repeatability(μm/in)	0.2–0.3 / 0.000008–0.000012	0.4–0.6 / 0.000016–0.000024	0.5–0.7 / 0.00002–0.000028
Linearity4 (±)	< 0.025%	< 0.02%	< 0.02%
X Res. (μm/in)	8.6–10 / 0.00034–0.00039	20–28 / 0.000787–0.001102	26–40 / 0.001024–0.001575
Laser5 (nm)	Blue 405
Laser Safety Class	2M
Case Style (mm)	36(W); 84.8(H); 125.8(L)/ 1.4(W); 3.3(H); 5.0(L)	36(W); 78.4(H); 138.6(L)/ 1.5(W); 3.1(H); 5.5(L)	36(W); 78.4(H); 138.6(L)/ 1.4(W); 3.1(H); 5.5(L)

X20

Model	LP1-1120-R2	LP1-1200-R2	LP1-1250-R2
Measurement Range (MR) (mm/in)	120 / 4.724	200 / 7.874	250 / 9.843
Working Distance (WD) (mm/in)	86 / 3.386	150 / 5.906	175 / 6.89
Field of View (X) (mm/in)	42.8–80.8 / 1.685–3.181	63.7–134.9 / 2.508–5.311	132–268 / 5.197–10.551
Profile Rate (profiles/sec)	up to 3.3K using ROI
Repeatability(μm/in)	1.5–3 / 0.000059–0.0001182	0.7–1.5 / 0.000028–0.000059	1–4 / 0.000039–0.000157
Linearity4 (±)	< 0.01%
X Res. (μm/in)	44–83 / 0.001732–0.003268	65–139 / 0.002559–0.005472	137–275 / 0.005–0.011
Laser5 (nm)	Red 660
Laser Safety Class	2M
Case Style (mm)	36(W) x 78.4(H) x 138.6(L)/ 1.4(W) x 3.1(H) x 5.5(L)	36(W) x 78.4(H) x 138.6(L)/ 1.4(W) x 3.1(H) x 5.5(L)	35(W) x 78.4(H) x 189.6(L)/ 1.4(W) x 3.1(H) x 7.5(L)

X30/X40

Model	LP1-1400-R3	LP1-1800-R3	LP1-11100-R3
Measurement Range (MR) (mm/in)	400 / 15.748	800 / 31.496	1100 / 43.307
Working Distance (WD) (mm/in)	250 / 9.843	400 / 15.748	300 / 11.811
Field of View (X) (mm/in)	223–520 / 8.78–20.472	400–1045 / 15.748–41.142	411–1520 / 16.181–59.843
Profile Rate (profiles/sec)	up to 3.3K using ROI
Repeatability(μm/in)	2–8 / 0.000079–0.000315	4–12 / 0.000157–0.000472	5–20 / 0.000197–0.000787
Linearity4 (±)	< 0.01%
X Res. (μm/in)	229–535 / 0.009–0.021	410–1075 / 0.016–0.042	423–1563 / 0.017–0.062
Laser5 (nm)	Red:660
Laser Safety Class	3R
Case Style (mm)	35(W) x 78.4(H) x 189.6(L)/ 1.4(W) x 3.1(H) x 7.5(L)	40(W) x 75(H) x 280(L)/ 1.8(W) x 3.0(H) x 11.0(L)	40(W) x 75(H) x 280(L)/ 1.6(W) x 3.0(H) x 11.0(L)
